Schwenkschieber Standard KU-StD

Der Schwenkschieber Standard KU-STD ist konzipiert zum dauerhaft sicheren Absperren, Dosieren, Ein- und Ausschleusen von trockenen und rieselfähigen Schüttgütern, auch unter extremen Einsatzbedingungen, wie hoher Schalthäufigkeit, kurzen Taktzyklen, abrasiven Produkten etc.

Absolut druck- und gasdicht zur Atmosphäre (bis 1,5 bar abs) und staubdicht im Durchgang.

Der Schwenkschieber KU-STD kann auf Wunsch mit verschiedenen Betätigungen ausgestattet werden, ist in Nennweite, Querschnitt und Material ganz an Ihre Betriebsbedingungen anpassbar.

ProduktVorteile

    • Kurze Schließ- und Öffnungszeiten (< 1sec)
    • Robuste Konstruktion, gute Eignung für schwierige und abrasive Schüttgüter
    • Gas- und druckdicht nach außen bis 1,5 bar abs.
    • Als Arbeitsschieber auch für hohe Schalthäufigkeit einsetzbar
    • Vollständig gekapseltes Gehäuse
    • Weite Werkstoffauswahl (Stahl- und Edelstahlguss, div. Aluminiumlegierungen)
    • Armaturen ausgelegt nach DGRL (Druckgeräterichtline) AD 2000 inkl. TÜV-Prüfung
    • Optional in ATEX-konformer Ausführung
    • Erhältlich in Baugrößen bis DN500 (DIN) / 20“ (ANSI)
    • Durchtrennung stehender Materialsäulen problemlos möglich

    Betätigung/ Antrieb

    • Handhebel
    • Elektro-pneumatisch
    • Elektro-pneumatisch mit Stellungsregler
    • Motorisch
    • Hydraulisch

    Optionen

    • Zwischenstellungen zum Dosieren
    • Ex-Schutz von Zylinder, Magnetventil, Endschalter und Klemmkasten
    • Antihaft-Beschichtungen
    • Sonderflansche
    • ATEX Zertifikate auf Anfrage

    Technische Daten

    NENNWEITE DN 80 – DN 500 (4″ bis 20″)
    FLANSCHE DIN PN6 / PN10 oder ANSI 150 LB B16.5
    GEHÄUSE Stahl,- Edelstahl- oder Aluminiumguss
    Zu den Werkstoffen =>
    SCHIEBERBLATT Edelstahl
    Zu den Werkstoffen =>
    DICHTUNG Plastische Kunststoffe, Elastomere, Metallisch
    Zu den Werkstoffen =>



    Angabe der technischen Daten unter Vorbehalt. Auf Ihren Bedarf hin abgestimmte Ausführung (Spannung, Leistung, Drehzahl, Schutzklasse etc.) gerne umsetzbar.

    Weitere Ausführungen

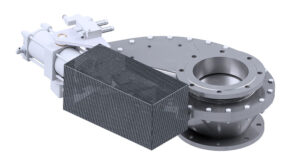

    Schuette Schwenkschieber KU HT DN 200_PN6_EP_Stopfbuchse >> Hochtemperaturschieber KU-HT

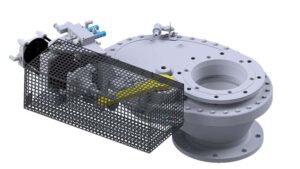

    KU-HP+PAM DN200_Standard >> Druck-/Vakuumschieber KU-HP+PAM
