Flachschieber ZFB

Der Einsatz unserer ZFB Flachschieber garantiert Ihnen ein sicheres Absperren und Dosieren, sowie Ein- oder Ausschleusen trockener, frei abfließender Medien in allen Anwendungen mit vertikaler Flussrichtung. Aufgrund einer speziell entwickelten Bauform gelingt den Flachschiebern auch das Schließen in stehenden Materialsäulen ohne Probleme.

Die Standardausführung, der ZFB Standard, schließt im Durchgang staubdicht. Ein möglicher Einsatzbereich ist der Einbau als zuverlässige Austragshilfe unter einem Silo oder Bunker.

Mit unserer Sonderausführung, dem Druck-Vakuumschieber ZFB+PAM, ist auch das dosierte Ausschleusen aus Druckdifferenzbereichen zu realisieren. Die von uns entwickelte „Press-Airmatic®“-Dichtung verschließt den Durchgang gasdicht.

Die Flachschieber ZFB sind in ihrer Werkstoffwahl, Nennweite, Betätigung und Dichtungsqualität variierbar und somit bestens an Ihre betrieblichen Anforderungen anpassbar. Integrierte Reinigungsmöglichkeiten durch Luft- oder Wasserspülung haben sich bewährt.

Auch für den Einsatz der Flachschieber ZFB im Hochtemperatur- und/oder ATEX-Bereich können wir Ihnen eine Lösung anbieten.

Der Flachschieber ZFB ist in besonderem Maße prozesssicher und leicht überwachbar. Dabei bleibt der Aufwand für Wartungsarbeiten gering.

Produktvorteile

    • Großer Verdrängungsraum im vorderen Schließbereich, daher kein Verklemmen beim Durchtrennen stehender Materialsäulen
    • Oben liegende Abstreifdichtung
    • Optional in ATEX-konformer Ausführung
    • Erhältlich in Baugrößen bis DN600 (DIN) / 24“ (ANSI)
    • Weite Werkstoffauswahl
      (Stahl- und Edelstahlguss, div. Aluminiumlegierungen)

    Haben Sie Fragen zu unserem Produkt?

    Sind Sie unsicher, welche Armatur zu Ihren betrieblichen Anforderungen passt?
    Wir helfen Ihnen weiter und ermitteln mithilfe einiger Parameterangaben die richtigen Komponenten für Sie.

    Fragen Sie uns an, wir beraten Sie gern!

    +49/2374-92 93 – 0
    info@schuette-is.com

    Betätigung/ Antrieb

    • Handrad, Handkurbel
    • Kettenrad
    • Elektro-pneumatisch
    • Elektro-pneumatisch mit Stellungsregler
    • Motorisch
    • Hydraulisch

    Optionen

    • Zwischenstellungen zum Dosieren
    • Ex-Schutz von Zylinder, Magnetventil,
      Endschalter und Klemmkasten
    • Antihaft-Beschichtungen
    • Sonderflansche
    • ATEX Zertifikate auf Anfrage

    Technische Daten

    NENNWEITE DN 100 – DN 600 (4″ bis 24″)
    FLANSCHE DIN PN6 – 10 oder ANSI 150 Lbs
    GEHÄUSE Stahl,- Edelstahl- oder Aluminiumguss
    Zu den Werkstoffen =>
    SCHIEBERBLATT Edelstahl
    Zu den Werkstoffen =>
    DICHTUNG Plastische Kunststoffe, Elastomere, Metallisch
    Zu den Werkstoffen =>



    Angabe der technischen Daten unter Vorbehalt. Auf Ihren Bedarf hin abgestimmte Ausführung (Spannung, Leistung, Drehzahl, Schutzklasse etc.) gerne umsetzbar.

    Weitere Ausführungen

    Flachschieber ZFT16_DN400_EC200a >> Flachschieber ZFT

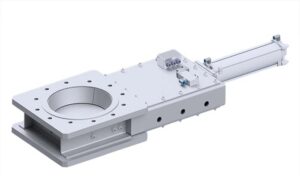

    Flachschieber in Schweißkonstruktion VEG RP DN350 >> Flachschieber in Schweißkonstruktion
