Flachschieber in Schweißkonstruktion

  VEG Standard

  Druck-/Vakuumschieber GAS+PAM

Die Vorteile auf einen Blick:

____________________



    • Große Varianz in Bauform und Ausführung
    • Kurze Schließ- und Öffnungszeiten (< 2 sec)
    • Gekapseltes Gehäuse
    • Staub-, gas- und druckdicht zur Atmosphäre
    • Durchtrennung stehender Materialsäulen möglich
    • Idealer Arbeitsschieber

FlachsCHIEBER in Schweißkonstruktion

BAUFORM & FUNKTION

Die Schütte Schweißkonstruktionsschieber sind eine Weiterentwicklung der Flachschieber. Sie bieten maximale Flexibilität in Bauweise und Konfiguration und können so bestens an ganz spezifische betriebliche Anforderungen angepasst werden. Ob runder, quadratischer oder rechteckiger Durchgang, niedrige oder Sonderbauhöhe.

Im Gegensatz zu den gängigen Flachschiebern kann dank des Verdrängungsraumes im vorderen Schließbereich ein Verklemmen verhindert und ein Durchtrennen stehender Materialsäulen ermöglicht werden.



Absperren       Druck-/Vakuum

INDIVIDUELL ANPASSPAR

Die individuell an das Schüttgut angepasste Werkstoffwahl sorgt für Langlebigkeit und einen geringen Abrieb und Verschleiß.

Die Schweißkonstruktionsschieber können auf Wunsch mit verschiedenen Betätigungen ausgestattet werden und sind in Nennweite und Querschnitt an Ihre Betriebsbedingungen bestens anpassbar.

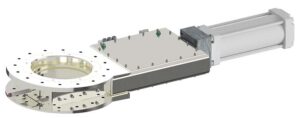

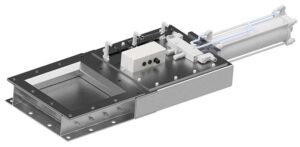

Flachschieber in Schweißkonstruktion VEG 300x300 Flachschieber in Schweißkonstruktion VEG RP DN350

SONDERAUSFÜHRUNGEN

Die Ausführung des Druck-/Vakuumschiebers GAS-HP+PAM mit der aufblasbaren „Press-Airmatic®“-Dichtung ist zusätzlich druck- und vakuumdicht im Durchgang.

Die SCHÜTTE Schweißkonstruktionsschieber haben sich bereits bei vielen individuellen Lösungen bewährt.

Fragen Sie uns an, gerne beraten wir Sie!

Die Vorteile auf einen Blick:

____________________



    • Große Varianz in Bauform und Ausführung
    • Kurze Schließ- und Öffnungszeiten (< 2 sec)
    • Gekapseltes Gehäuse
    • Staub-, gas- und druckdicht zur Atmosphäre
    • Durchtrennung stehender Materialsäulen möglich
    • Idealer Arbeitsschieber

Betätigung/ Antrieb

  • Handrad
  • Elektro-pneumatisch
  • Elektro-pneumatisch mit Stellungsregler
  • Motorisch
  • Hydraulisch

Optionen

  • Zwischenstellungen zum Dosieren
  • Ex-Schutz von Zylinder, Magnetventil,
    Endschalter und Klemmkasten
  • Antihaft-Beschichtungen
  • Sonderflansche
  • ATEX Zertifikate auf Anfrage

Technische Daten

NENNWEITE DN 100 – DN 1200
FLANSCHE DIN PN6 -10 oder ANSI 150 Lbs
GEHÄUSE Stahl- oder Edelstahlguss
Zu den Werkstoffen =>
SCHIEBERBLATT Edelstahl
Zu den Werkstoffen =>
DICHTUNG Plastische Kunststoffe, Elastomere, Metallisch
Zu den Werkstoffen =>



Angabe der technischen Daten unter Vorbehalt. Auf Ihren Bedarf hin abgestimmte Ausführung (Spannung, Leistung, Drehzahl, Schutzklasse etc.) gerne umsetzbar.
