Doppelpendelklappen

PRODUKTSICHER DOSIERT

Doppelpendelklappen

DFG-SH

DFG-FH

Die Vorteile auf einen Blick:

____________________



    • Vollständig gekapseltes Gehäuse, produkt- und gasdicht zur Atmosphäre
    • Robuste Gusskonstruktion/ Schweißkonstruktion mit entsprechender Gestaltungsfreiheit
    • Einlauf, Klappenteller und Kinematik ohne Ausbau der Klappe wechselbar
    • Einlauf und Klappenteller optional in besonders verschleißfester/ gehärteter Ausführung
    • Optional in ATEX-konformer Ausführung
    • Gussausführung erhältlich in Baugrößen bis 400 x 400 mm (16“x16“)
    • Weite Werkstoffauswahl (Stahl- oder Grauguss bzw. Edelstahlwerkstoffe für Schweißkonstruktionen)
    • Hohe Funktionsstandzeit

Profitieren Sie von unserer Expertise

WIR BIETEN IHNEN:

  • Kostenloses und unverbindliches Erstgespräch
  • Objektive und individuelle Beratung
  • Ganzheitliche Betreuung in allen Phasen Ihrer Projekte
  • Garantiert passende Produktlösungen

NEHMEN SIE KONTAKT
MIT UNS AUF!

+49/2374-92 93 – 0
info@schuette-is.com

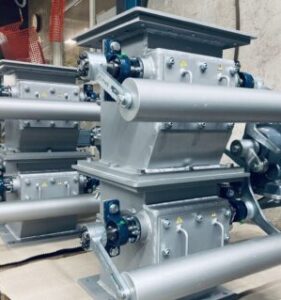

Doppelpendelklappen

Die Schütte Doppelpendelklappen eignen sich aufgrund ihrer robusten Gehäuseausführung für die schwierigsten Aufgabenstellungen und finden häufig unter Zyklonen, Filtereinheiten oder Fördereinrichtungen Anwendung, wo ein produktsicheres Ausschleusen von grobkörnigen bis granularen Schüttgütern erforderlich ist.

Ein- und aussschleusen    Dosieren

BAUFORM

Das Gehäuse ist vollständig gekapselt und ermöglicht so einen – zur Atmosphäre – gasdichten und staubdichten Austrag der Schüttgüter.

Durch die spezielle Anordnung der abwechselnd öffnenden Klappenteller kann eine sehr gute Abdichtung von Differenzdrücken erreicht werden.

Des Weiteren verfügt das Gehäuse über große Revisionsöffnungen um die Wartungsarbeiten zu erleichtern. Eine deutliche Zeitersparnis resultiert aus der Möglichkeit, den Tausch von Klappenteller und Einlauftrichter im eingebauten Zustand der Doppelpendelklappe durchzuführen.



FUNKTION

Die Doppelpendelklappe kann auf Wunsch mit verschiedenen Antrieben ausgestattet werden. Neben einer pneumatischen oder einer reinen Gewichtsbetätigung bieten wir standardmäßig eine überlastsichere Kombination aus Elektromotor, Kurvenscheibe und Gegengewicht an. Komplettiert wird diese Konfiguration durch Endschalter, die den Prozess sicher überwachen.

Dysfunktionen, z. B. durch Verkantungen oder Blockaden, können über die Endschalter detektiert, und einfach über die Revisionsöffnungen behoben werden.

MATERIAL

Die Materialauswahl lässt sich individuell auf die abrasiven Eigenschaften des Schüttguts abstimmen. Folglich wird der Verschleiß und Abrieb der medienberührten Klappenkomponenten reduziert und für eine insgesamt überdurchschnittlich hohe Lebensdauer gesorgt.

Standardmäßig werden für unsere Doppelpendelklappen Gehäuse aus Stahl- oder Grauguss eingesetzt.

SONDERAUSFÜHRUNG

Für besondere Anwendungen, wie z.B. im Bereich der Chemie-, Pharmazie- oder Lebensmittelindustrie, sowie bei höchsten Prozesstemperaturen bieten wir analoge Klappen in Schweißkonstruktion aus Edelstahl an.
Zudem bietet die Ausführung als Schweißkonstruktion ein enormes Spektrum an Anpassungsmöglichkeiten der Doppelpendelklappen gegenüber den spezifischen geometrischen Anforderungen Ihrer Prozesse.

Profitieren Sie von unserer Expertise

WIR BIETEN IHNEN:

  • Kostenloses und unverbindliches Erstgespräch
  • Objektive und individuelle Beratung
  • Ganzheitliche Betreuung in allen Phasen Ihrer Projekte
  • Garantiert passende Produktlösungen

NEHMEN SIE KONTAKT MIT UNS AUF!

+49/2374-92 93 – 0
info@schuette-is.com

Betätigung/ Antrieb

  • Gewichtsbelastet
  • Elektropneumatisch
  • Motorisch

Optionen

  • Ex-Schutz von Antrieb, Magnetventil, Endschalter und Klemmenkasten
  • Antihaft-Beschichtungen
  • Druckdichte Ausführung nach DGRL AD2000
  • ATEX Zertifikate auf Anfrage

Technische Daten

GRÖßEN 200 x 200 – 400 x 400 oder auf Anfrage
GEHÄUSE Stahl,- Edelstahl- oder Aluminiumguss
Zu den Werkstoffen =>
KLAPPENTELLER Edelstahl
Zu den Werkstoffen =>
DICHTUNG Plastische Kunststoffe, Elastomere, Metallisch
Zu den Werkstoffen =>



Angabe der technischen Daten unter Vorbehalt. Auf Ihren Bedarf hin abgestimmte Ausführung (Spannung, Leistung, Drehzahl, Schutzklasse etc.) gerne umsetzbar.

Weitere Ausführungen

DFG 250 SH EP >> Doppelpendelklappe DFG-SH
FKK-E201109Y01 - UA02848 - DFG200 - BG - Double Cone Valve >> Doppelpendelklappe DFG-FH
